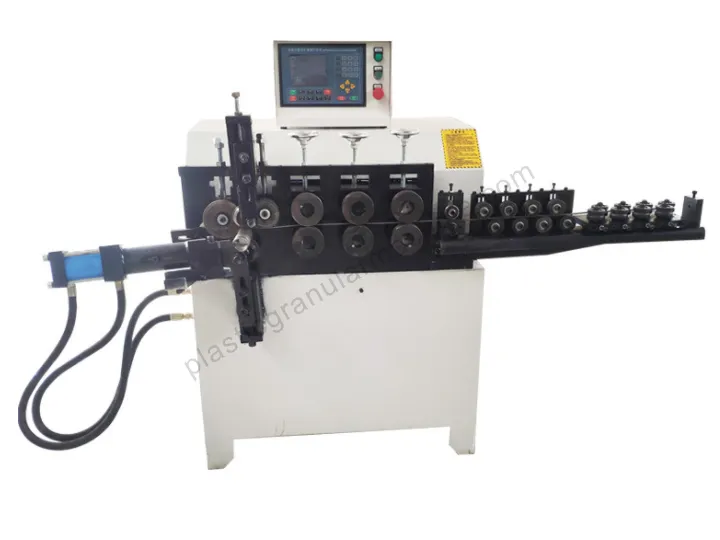

Machine à fabriquer des anneaux en armature
| Nom | Machine à fabriquer des anneaux de renfort |
| Entrée | Barres de 3-25 mm de diamètre |
| Sortir | Anneaux de diamètres 50-3000 mm |
| Vitesse | 16-30 m/min |
| Mode de fonctionnement | Automatique |
| Services | Support technique et installation sur site. |
| garantie | Un an gratuit |
Vous pouvez désormais demander des détails techniques à nos chefs de projets
La machine à fabriquer des anneaux de renfort est une solution automatique avancée pour former des barres d'acier en formes circulaires ou en spirale précises. Conçue pour des projets tels que chemins de fer à grande vitesse, ponts, métros et fondations photovoltaïques, cette machine assure une production rapide, des tailles d'anneaux uniformes et une qualité constante — le tout avec un minimum de travail manuel.
Qu'est-ce que la machine à fabriquer des anneaux de renfort ?
Notre machine à fabriquer des anneaux de renfort combine la technologie de contrôle CNC avec un système de transmission hydraulique pour une opération entièrement automatique.
De l'alimentation et de la rectification au formage et à la coupe, toutes les étapes sont réalisées en un cycle continu. Les opérateurs définissent simplement les paramètres requis, et la machine traite automatiquement un lot complet de barres d'acier avec une performance stable et des résultats précis.
Comparé au pliage manuel, il réduit l'intensité du travail, élimine les erreurs dimensionnelles et augmente la productivité de plusieurs fois.
Comment fonctionne le cintreur d'anneaux de renfort ?
Le machine à fabriquer des anneaux de renfort se compose de plusieurs composants clés :
- Moteur électrique et système hydraulique (incluant pompe à huile, moteur, valves et réservoir d'huile)
- Boîte de rectification et roues de pré-réglage
- Assemblages de formage et de coupe
- Système de contrôle CNC PLC avec interface tactile
- Comptage automatique et dispositifs de sécurité
Sous le contrôle du système PLC, le moteur entraîne la pompe à huile pour démarrer le mouvement hydraulique. Le moteur hydraulique alimente ensuite la boîte de rectification, qui alimente en continu la barre d'acier vers l'avant. Lorsque la barre entre dans l'assemblage de formage, elle est pliée en une forme circulaire précise. Enfin, le cylindre de coupe coupe automatiquement la barre à la longueur prédéfinie, complétant un cycle complet.
Ce processus coordonné — de l'alimentation à la coupe — est entièrement automatisé, garantissant un fonctionnement fluide, une haute efficacité et une précision constante des anneaux dans la plage de ±0,2 mm.
Paramètres techniques des différents cintreuses d'anneaux de renfort
| Modèle | Diamètre de la barre (mm) | Diamètre de l'anneau (mm) | Puissance du moteur (kW) | Vitesse (m/min) | Précision | Poids (kg) |
|---|---|---|---|---|---|---|
| ET-3-6 | 3-6 | 50-1000 | 4 | 16-25 | ±0,2 mm | 480 |
| ET-6-10 | 6-10 | 50-800 | 5.5 | 16-25 | ±0,2 mm | 560 |
| ET-8-12 | 8-12 | 50-1500 | 7 | 16-25 | ±0,2 mm | 640 |
| ET-10-14 | 10-14 | 50-1800 | 7 | 16-25 | ±0,2 mm | 690 |
| ET-16-20 | 16-20 | 50-2200 | 11 | 16-30 | ±0,2 mm | 1150 |
| ET-22-25 | 22-25 | 50-3000 | 15 | 16-30 | ±0,2 mm | 1350 |
Pourquoi choisir notre machine à fabriquer des anneaux de renfort ?
Utiliser une machine à fabriquer des anneaux de renfort présente des avantages clairs par rapport au pliage manuel :
- Efficacité supérieure :L'alimentation automatique, le pliage et la coupe augmentent la production de 3 à 5 fois par rapport au travail manuel.
- Formage précis :Le contrôle CNC maintient chaque taille d'anneau cohérente, avec une précision jusqu'à ±0,2 mm.
- Économie de main-d'œuvre :Un opérateur peut gérer tout le système via une interface à écran tactile.
- Performance stable :La transmission hydraulique et les rouleaux en alliage garantissent un fonctionnement fluide et une longue durée de vie.
- Économie de matériau :La coupe automatique réduit le gaspillage et améliore le rendement.
- Utilisation polyvalente :Convient pour produire des anneaux de renfort circulaires et en spirale pour ponts, tunnels et projets de fondation.
- Entretien facile :Structure simple, composants durables et faible coût d'exploitation.
Applications de la machine à fabriquer des anneaux de barres d'acier
Notre machine à fabriquer des anneaux de renfort peut être appliquée dans les domaines suivants :
- Renforcement des chemins de fer à grande vitesse et des ponts
- Construction de tunnels de métro
- Ancrages de fondation photovoltaïque
- Production de pieux en béton préfabriqué
- Lignes d'assemblage de cages et de cadres de renfort
- Centres de traitement et de distribution de l'acier de renfort
Partout où des anneaux de renfort circulaires sont nécessaires, cette machine offre rapidité, précision et fiabilité pour répondre aux normes industrielles.
Comment la machine à fabriquer des anneaux de renfort fonctionne-t-elle avec d'autres équipements ?
Dans les usines de traitement du renfort, la machine à fabriquer des anneaux de renfort est souvent associée àune machine de rectification et de coupe du renfortet à une machine à plier le renfort :
Bobine d'acier → Rectification → Formage de l'anneau → Flexion ou assemblage
Cette combinaison forme une ligne de production automatique complète, garantissant un traitement fluide et efficace, du bobine brute à la structure finie.
FAQ courantes sur la machine à fabriquer des anneaux de renfort en acier
Quels types de matériaux de renfort peut-il traiter ?
Elle fonctionne avec de l'acier à faible teneur en carbone, de l'acier laminé à chaud et de l'acier laminé à froid. Nous pouvons également personnaliser les rouleaux pour des matériaux plus durs.
Est-ce difficile à opérer ?
Non. L'opération est simple via une interface PLC à écran tactile. Un opérateur peut gérer l'ensemble du processus.
Qu'en est-il de la maintenance et des pièces de rechange ?
La structure est durable et facile à entretenir. Une lubrification régulière et le remplacement en temps voulu des pièces d'usure suffisent. Shuliy fournit des pièces de rechange à long terme et un support technique.
Peut-il produire à la fois des anneaux circulaires et en spirale ?
Oui. Le système de formage peut être ajusté pour produire des anneaux de renfort ronds, en spirale ou en bobine selon les besoins.
Quelle est la durée de la garantie ?
Toutes les machines à fabriquer des anneaux de renfort Shuliy incluent une garantie d'un an et un support technique à vie.
Fournissez-vous une installation ou une formation à l'étranger ?
Oui, nous pouvons offrir une assistance en ligne et un support d'installation sur site pour des projets à grande échelle ou des lignes de production complètes.
Conclusion
Notre machine à fabriquer des anneaux de renfort offre automatisation, précision et durabilité en un seul système. C’est le choix idéal pour les entreprises recherchant une production efficace d'anneaux de renfort pour la construction, les ponts et les projets de fondation. Facile à opérer, très précise et conçue pour durer — elle transforme le traitement du renfort en une opération plus rapide, plus intelligente et plus fiable.
Si vous êtes intéressé, n'hésitez pas à nous contacter pour plus de détails et des solutions personnalisées !
